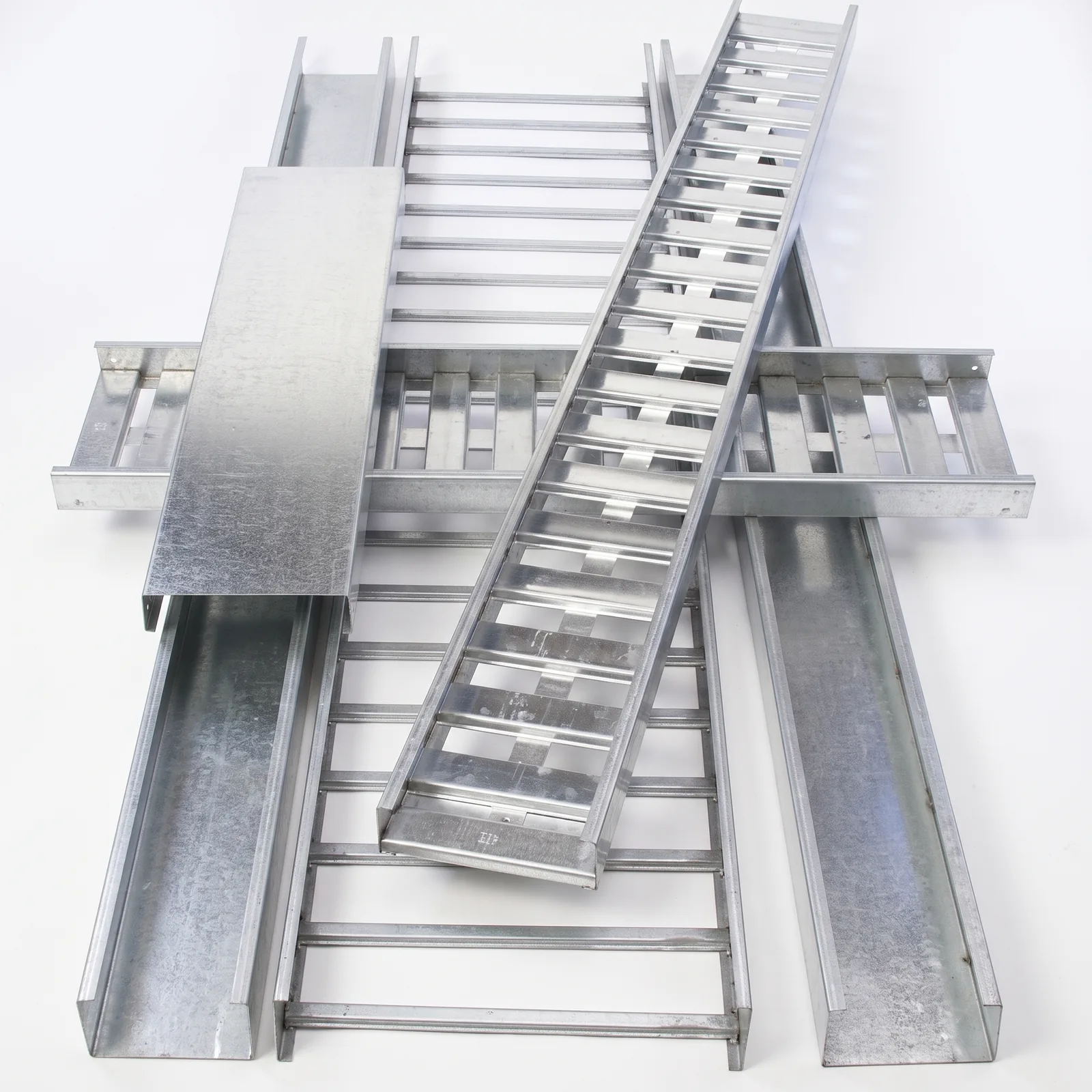

Dos largueros unidos por travesaños, como una escalera. Al quedar casi todo el recorrido al aire, los cables de potencia disipan bien el calor y no pierden capacidad de corriente, y amarrarlos o soltarlos después es cuestión de minutos. Es la solución estándar para tramos largos en sala eléctrica o entre pisos.
Estructura
Largueros con travesaños
Ventaja
Ventilación del cable de potencia
Pensada para
Tramos largos y gran sección
Dónde se usa
Salas eléctricas y subestaciones
Recorridos largos de alimentadores
Montantes entre pisos

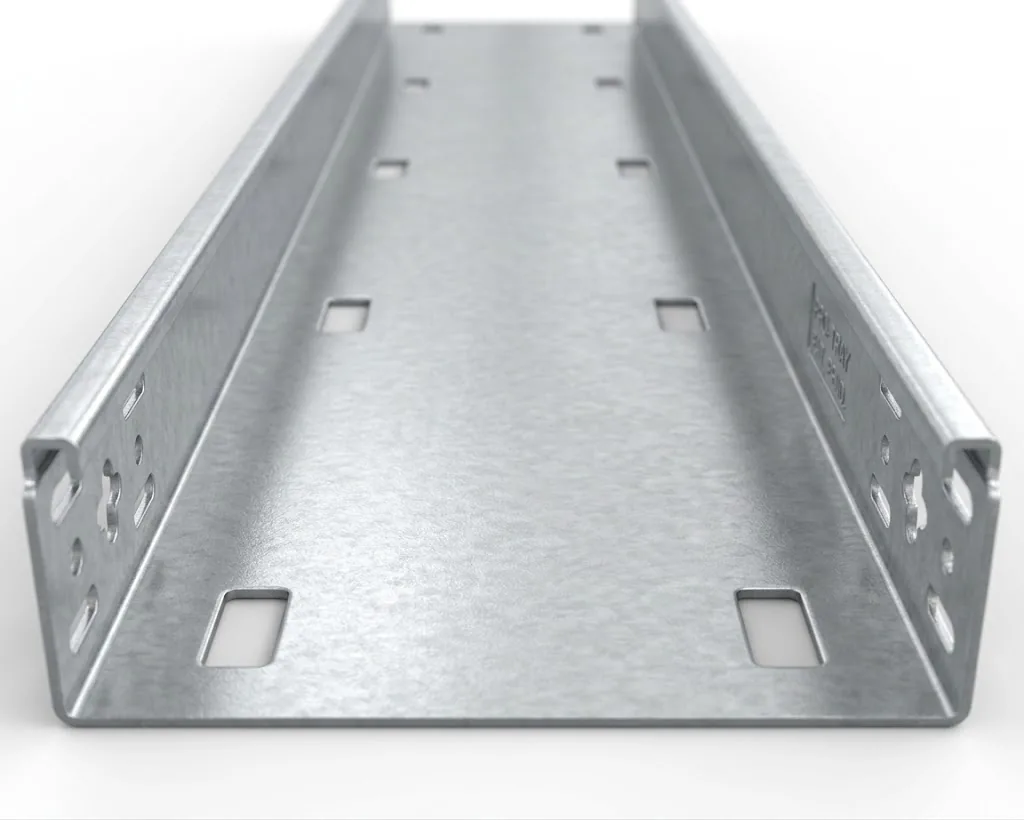

Perforadas
Base continua con perforaciones a lo largo de todo el recorrido. Apoya el cable en toda su longitud —importante en secciones pequeñas, que se descuelgan— y las perforaciones sirven para amarrarlo cada tanto y para que ventile. Es la más usada en control e instrumentación.
Estructura
Base perforada continua
Ventaja
Apoya y sujeta el cable fino
Pensada para
Control y secciones pequeñas
Dónde se usa
Cables de control e instrumentación
Recorridos con muchos cables finos
Cielos rasos técnicos

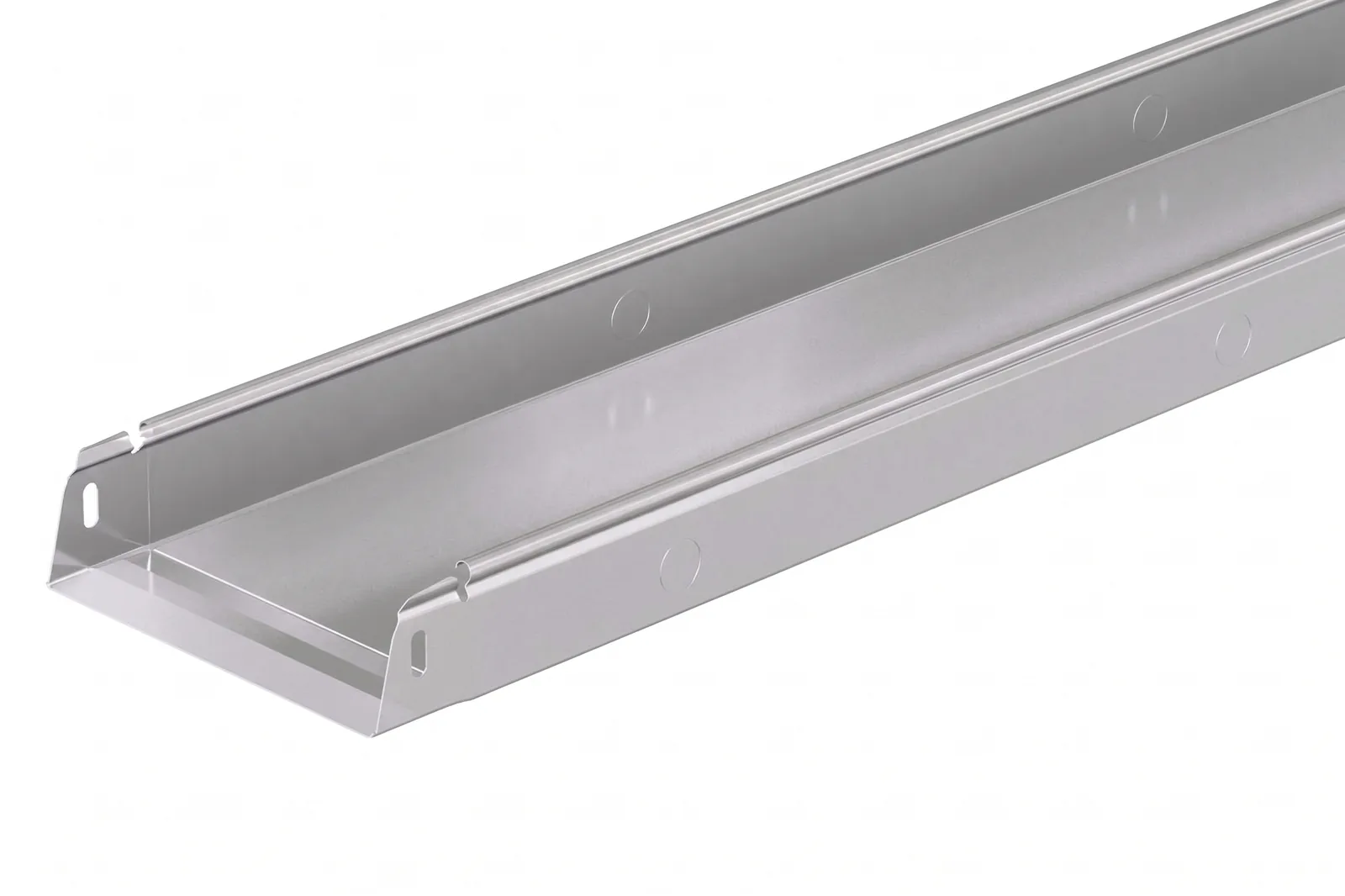

Ciegas o lisas
Base y laterales sin perforar: el cable queda resguardado del polvo, la caída de material y el goteo a lo largo de todo el trayecto. Se usa donde el ambiente ataca la instalación o donde el recorrido pasa por una zona de trabajo con riesgo de golpes.
Estructura
Base y laterales sin perforar
Ventaja
Protege el cable del ambiente
Complemento
Admite tapa en todo el tramo
Dónde se usa
Ambientes con polvo o goteo
Recorridos expuestos a golpes
Zonas de producción

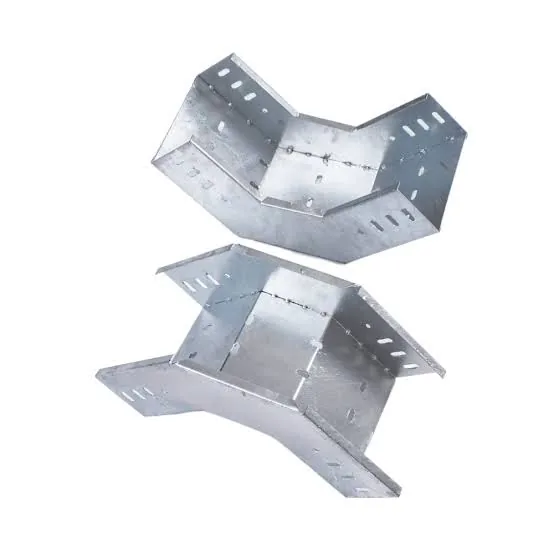

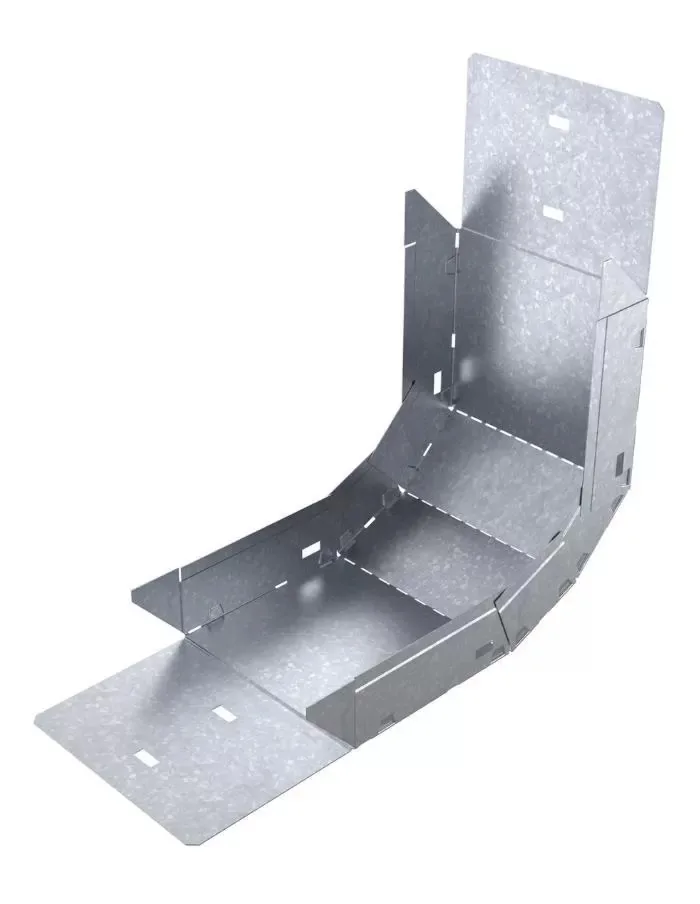

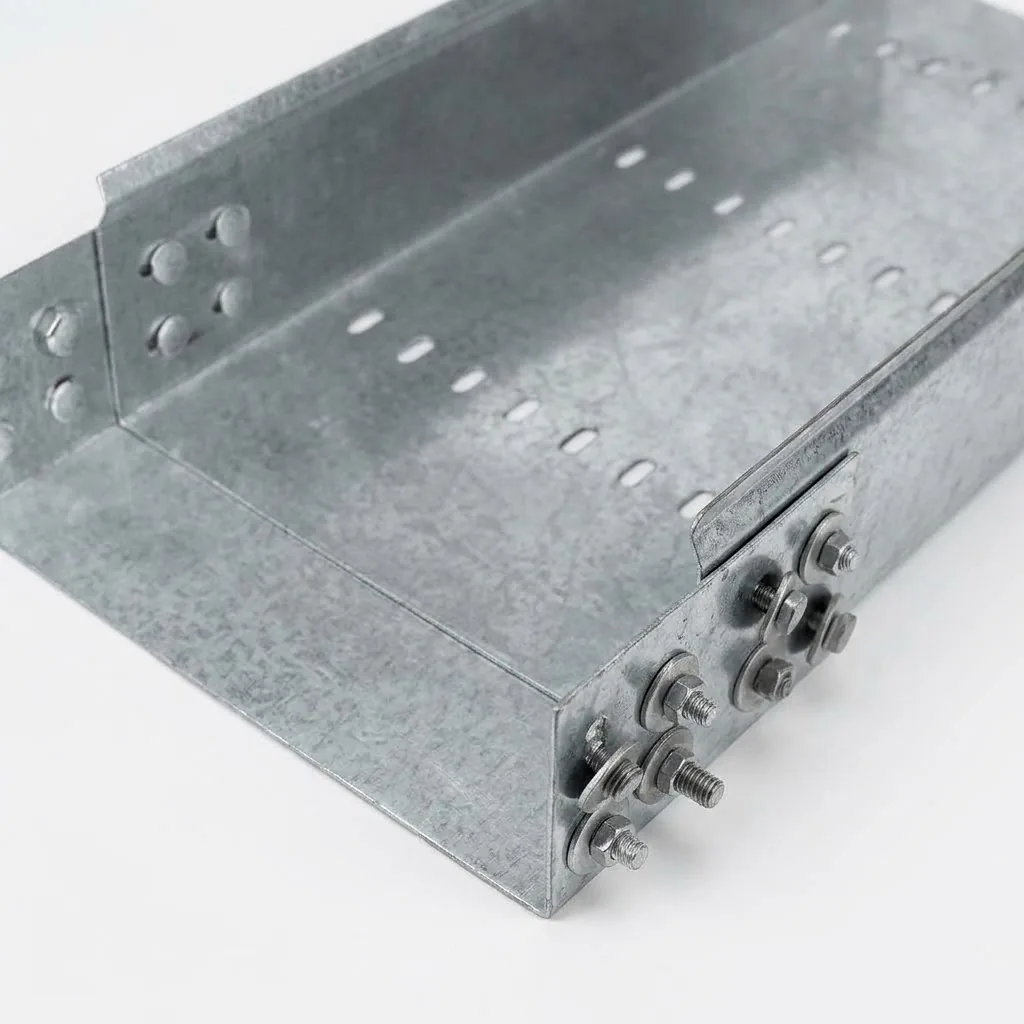

Accesorios y curvas
Un recorrido real no es una recta: baja, gira, se bifurca y cambia de ancho. Curvas, tees, reducciones, uniones y soportes son las piezas que resuelven esos quiebres manteniendo el radio que el cable necesita, en vez de forzarlo en una esquina cortada a mano en obra.
