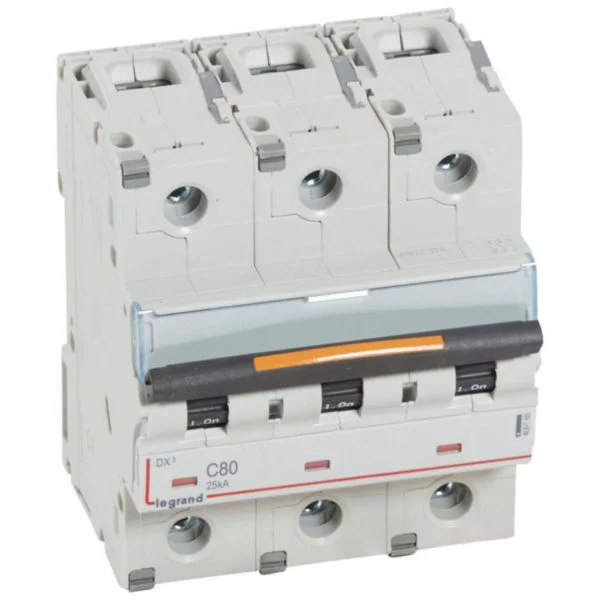

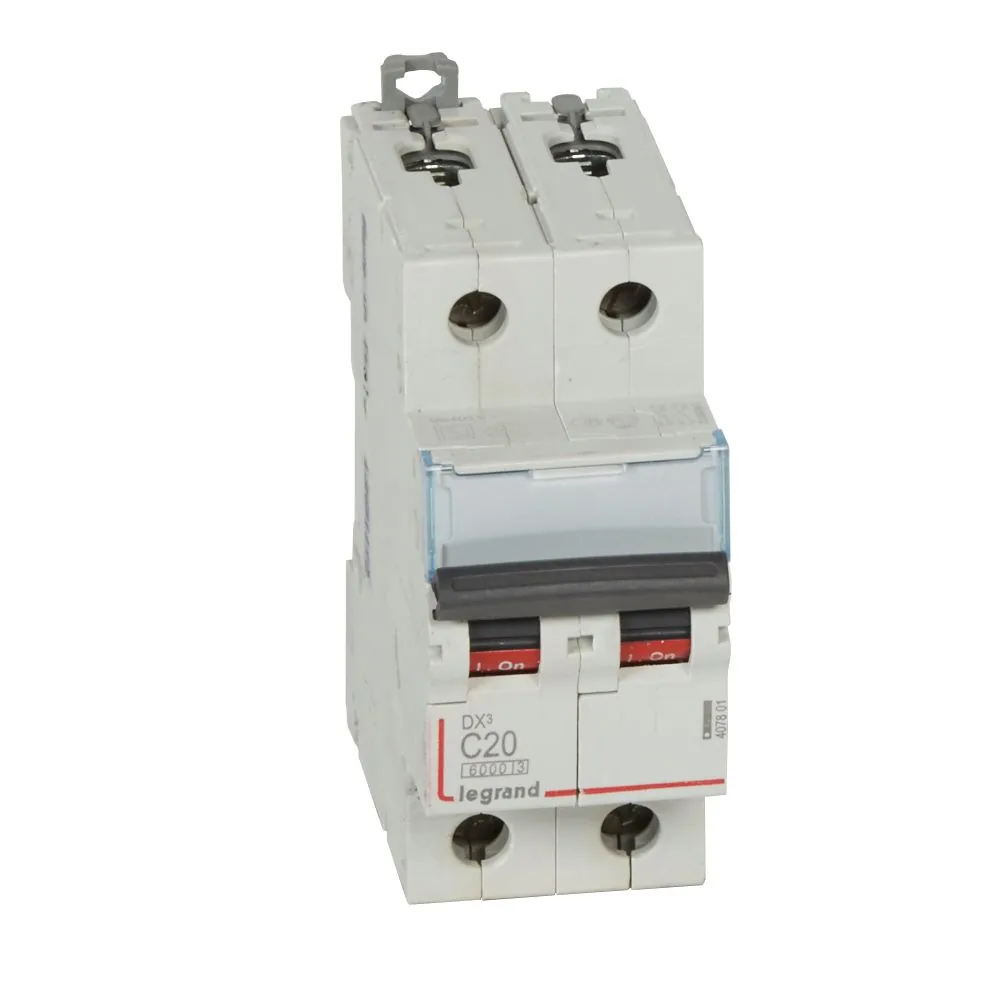

La protección de base de cualquier circuito. Lleva dos mecanismos en el mismo cuerpo: uno térmico, que actúa con retardo cuando la corriente supera lo previsto durante un rato, y uno magnético, que corta de forma instantánea ante un cortocircuito. Se elige por corriente nominal y por curva de disparo, según lo que alimente el circuito.
Protege contra
Sobrecarga y cortocircuito
Montaje
Riel DIN, dentro del tablero
Selección
Por corriente nominal y curva
Marcas
Legrand y Bticino originales
Dónde se usa
Circuitos de alumbrado y tomacorrientes
Protección de alimentadores
Cualquier salida de tablero

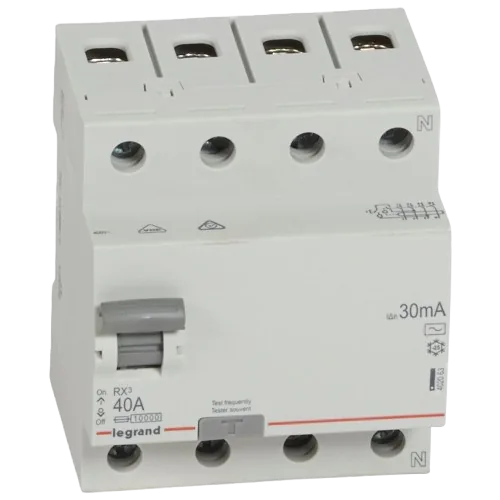

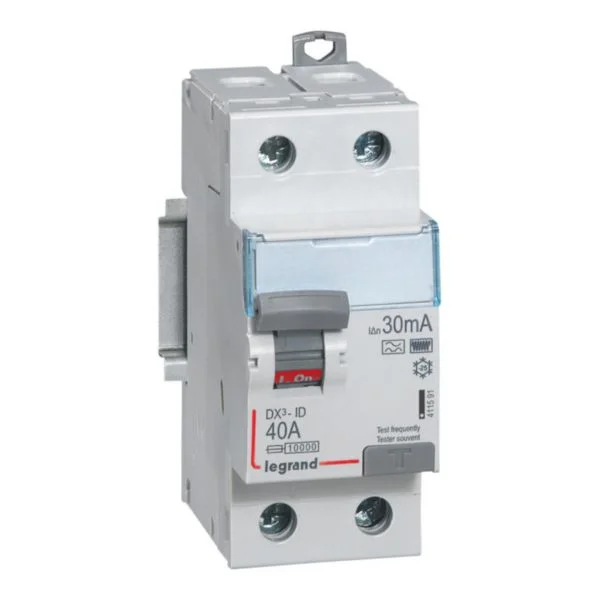

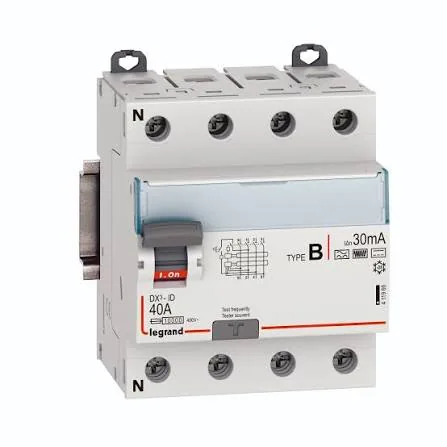

Diferenciales
Compara la corriente que entra con la que sale del circuito. Si no coinciden es que hay una fuga —normalmente a través de una persona o de un aislamiento dañado— y corta en milisegundos. Es la única protección pensada para salvar a alguien, no al equipo: un termomagnético no la sustituye.
Protege contra
Fuga de corriente a tierra
Sensibilidad
30 mA para personas
Montaje
Riel DIN, dentro del tablero
Marcas
Legrand y Bticino originales
Dónde se usa
Baños, cocinas y zonas húmedas
Tomacorrientes de uso general
Instalaciones a la intemperie

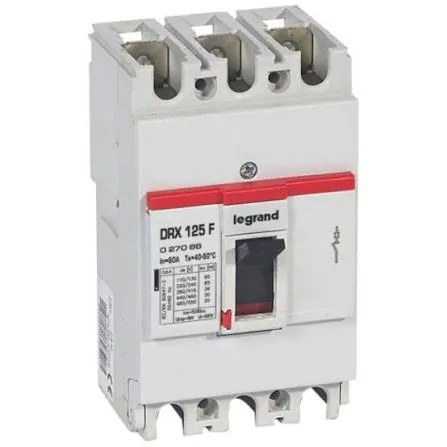

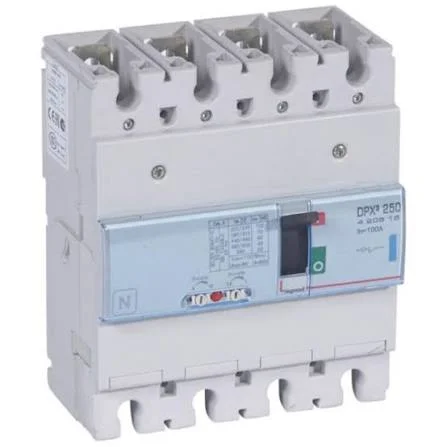

Caja moldeada
Cuando la corriente supera lo que puede manejar un interruptor modular de riel, el relevo lo toma el de caja moldeada. Va en tableros generales y de distribución principal, se conecta por barras o cables de gran sección y muchos modelos permiten regular el valor de disparo para ajustarlo a la carga real.
Función
Protección de circuitos principales
Frente a modular
Corrientes muy superiores
Montaje
Sobre placa, en tablero general
Marcas
Legrand y Bticino originales
Dónde se usa
Tableros generales de edificio
Distribución principal
Alimentadores de gran sección

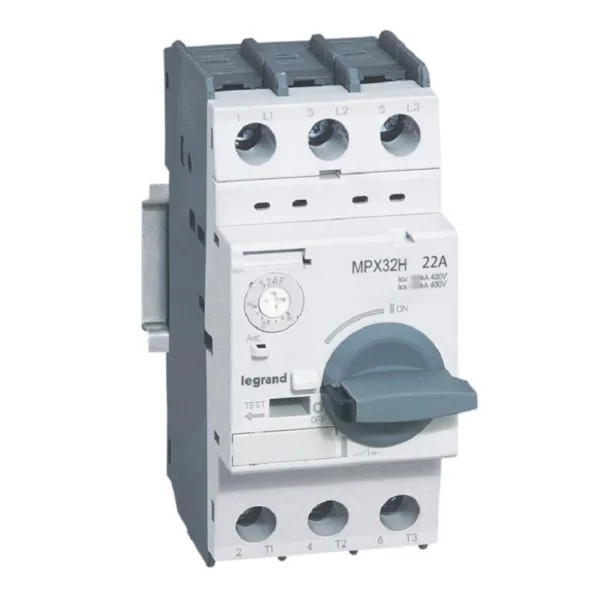

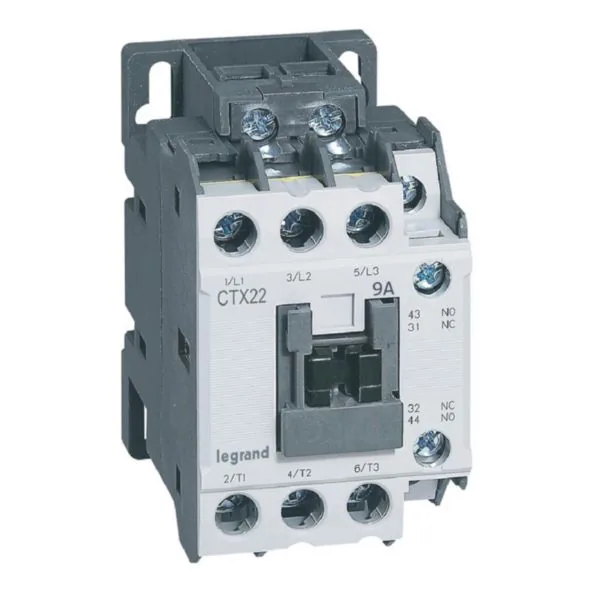

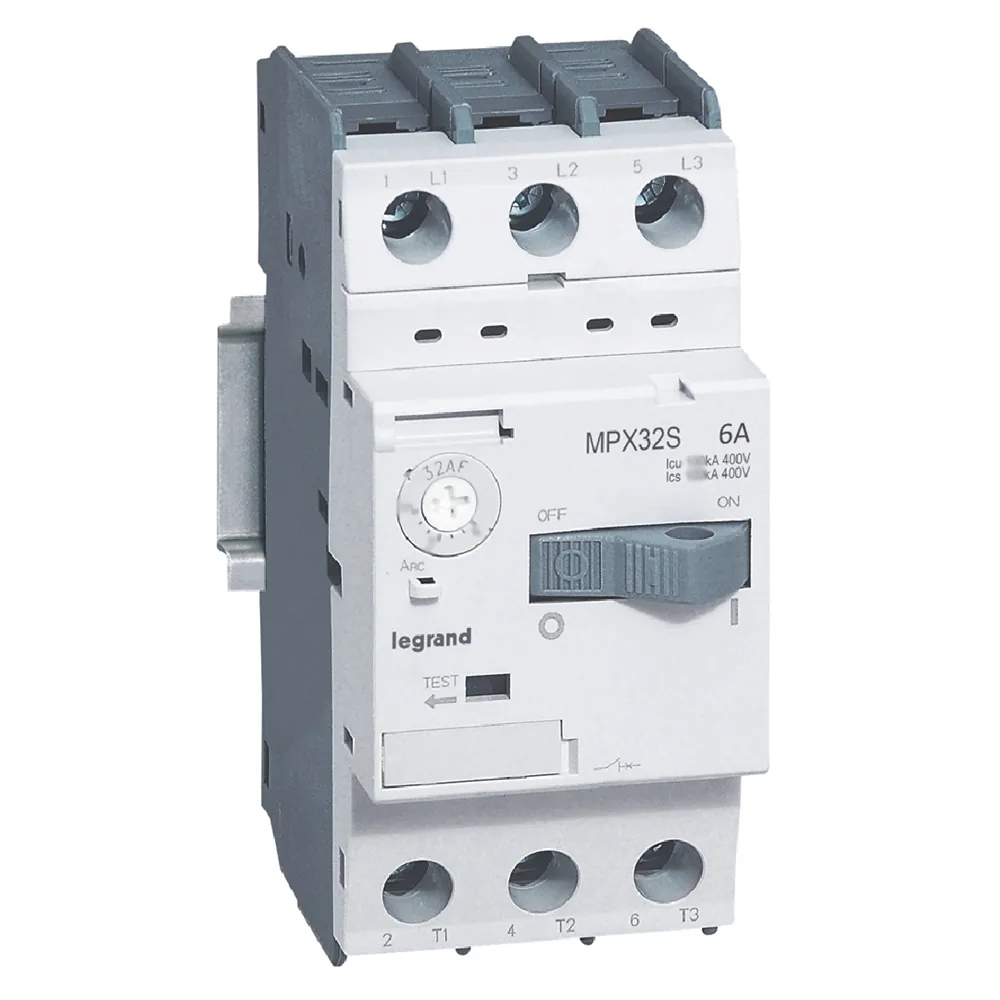

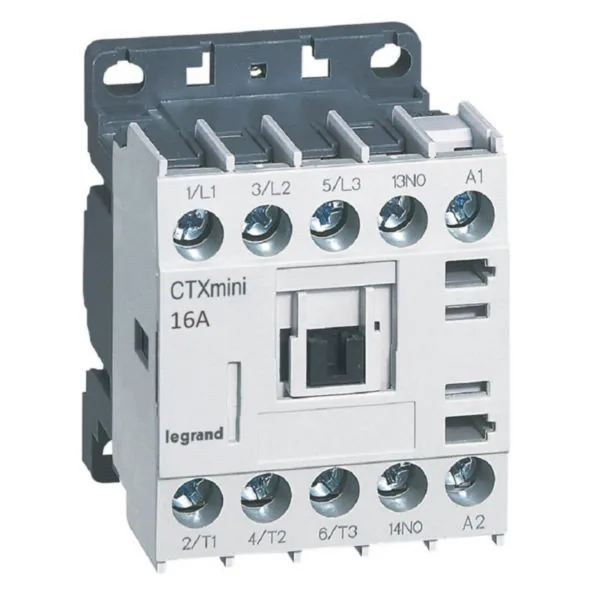

Contactores y guardamotores
El contactor es el que abre y cierra el circuito de potencia por orden de un mando a distancia o de un automatismo; el guardamotor es la protección que lo acompaña, ajustada a la corriente del motor. Juntos son la base de cualquier arranque: bombas, ventiladores, compresores y todo lo que no se enciende con una llave en la pared.
